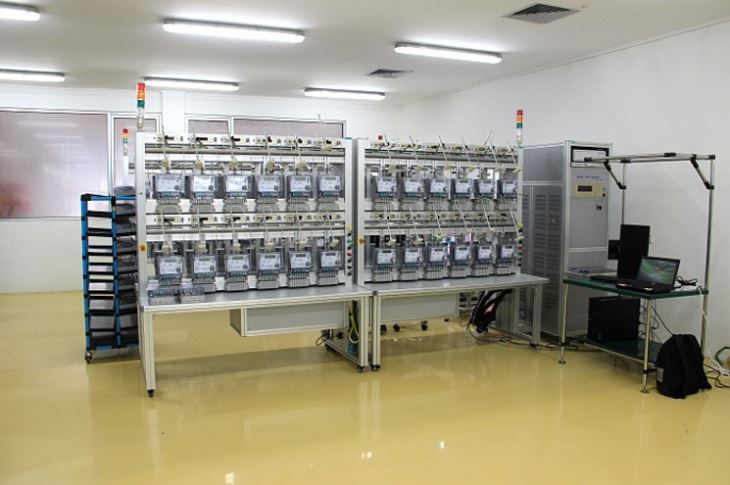

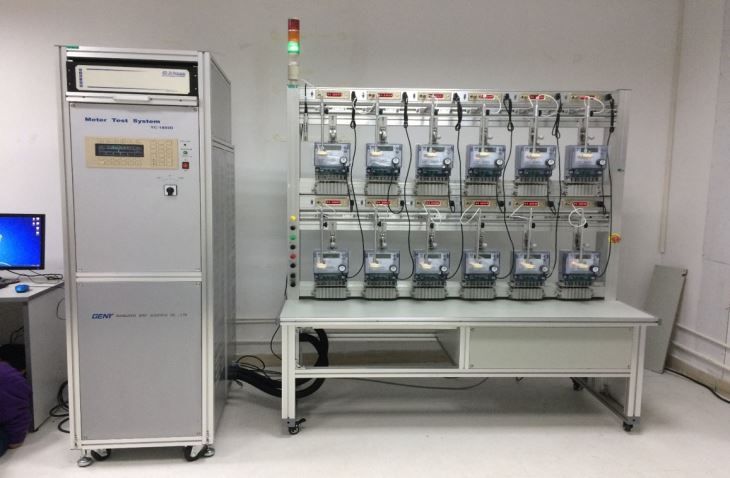

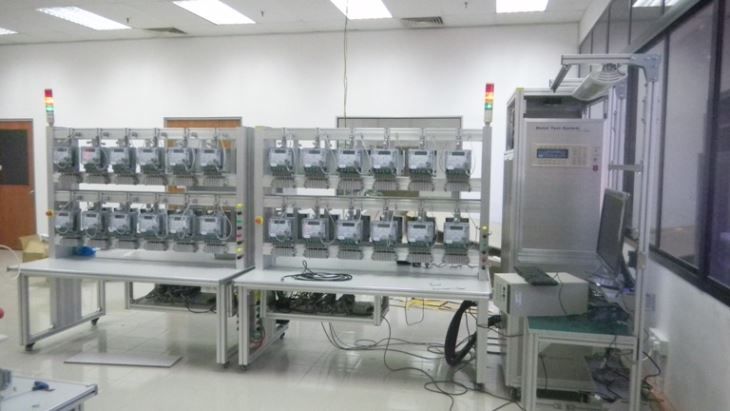

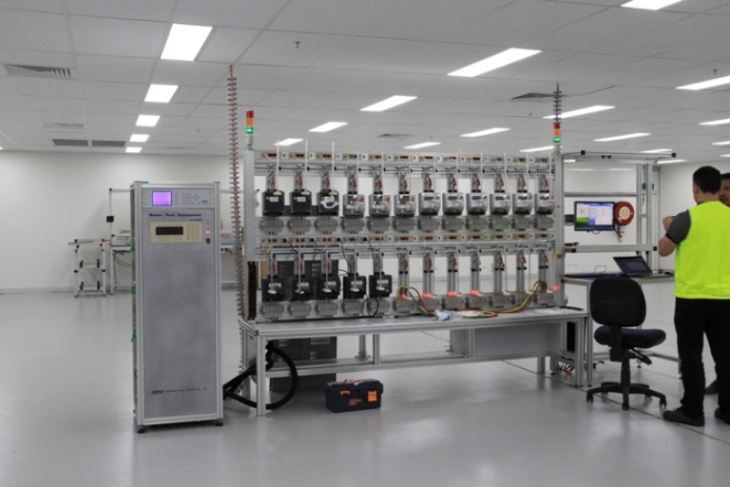

YC-1893D三相电能表校验装置

常规功能：

特殊功能

主要技术参数

●有功功率、无功功率、有功电能、无功电能

●启动、潜动测试

●自动寻标，便于快速进行潜动、启动试验

●基本误差、平均误差、标准偏差、24h变差

●电压影响、频率影响、谐波影响（2-21次）、相序影响

●在同一表架上同时测量电流、电压相同而不同常数的相同类型的电能表

●具有电流开路和电压短路保护功能

●光电头的集翻功能很好的提高了工作效率

●自动和手动两种操作模式

●由计算机软件自动实现误差数据的处理和整理，数据储存和在线输出

●优良的数据管理和统计功能，根据使用者需要打印各种格式的报告

● 支持条码输入

●从3表-48表位，供客户选择

●正反向有功、正反向无功误差测试

●SW-5D精密时基源可测量电能表日计时误差

●通讯测试、广播校时

●校核常数（脉冲计数、时间、起止电量三种方式）

●时段投切、需量周期、需量示值误差测试

●计度器示值、计度器组合误差测试

●四象限无功测试

●功耗测试（选项）

●被测表的电流电压回路可相连（并线方式）（选项）

●倾斜影响试验（选项）

●预付费电能表测试功能（选项）

供电电源： 3P4W 3×380V±10%, 50Hz±2Hz

环境温度：-10℃ ... +40℃   环境湿度：35% ... 95%

输出电压范围(相－零)：3×40V ... 450V

输出电压功率：3×1000VA(最大)

电压分辨率：0.01%       电压稳定度：0.02%/120s

负载变化率：0.01%       电压失真度：0.3≤

输出电流范围： 3×1mA ... 120A（按客户要求最大可达230A）

输出电流功率：3×2000VA (最大)

电流分辨率：0.01%       电流稳定度：0.02%/120s

负载变化率：0.01%

电流失真度：0.3≤ (全线形负载范围)

持续通过电流：100A

持续20分钟最大通过电流：120A

相位调节范围：0° ... 360°       相位分辨率：0.01°

频率调节范围：45Hz ... 65Hz    频率分辨率：0.01Hz

功率输出稳定度： 0.02%/120s
